| สถานที่กำเนิด | เซินเจิ้น กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์ | Innohi |
| ได้รับการรับรอง | UL |
| หมายเลขรุ่น | YNH-732 |
AI-732 เครื่องแสดงสินค้า บอร์ดแม่ Ubuntu พร้อมโปรเซสเซอร์ Rockchip RK3588 และ GPU Mali-G610 MC4
AI-732 เป็นเมอร์บอร์ดที่มีความสามารถหลายประการ ซึ่งใช้ใน ARM PC, การผสมจอขนาดใหญ่, การสร้างภาพยนตร์และเกมส์, แท็บเล็ตประชุม, การคํานวณขอบ, คอมพิวเตอร์อุตสาหกรรมกล่องเครื่องเล่นทีวี, เซอร์เวอร์เมฆ, NVR และสาขาอื่นๆ
AI-732 ใช้ร็อคชิป RK3588 ซึ่งเป็นโปรเซสเซอร์ 64 บิทรุ่นใหม่ชิปมาพร้อมกับ NPU พลังการคิดเลข 6TOPS และมีระบบ Android12.0 / Ubuntu20.04/Debian110 ระบบ (เนอร์เนลคือ Linux 5.10 ). GPU ใช้ Mali-G610 MC4 ซึ่งมีผลงานที่โดดเด่นและผลงานราคาสูง. มันสนับสนุนการโค้ดและถอดรหัสวิดีโอ 8K, ผลิตจอ 8K, ภายในอินเตอร์เฟซจอหลายตัว,และสนับสนุนจอหลายจอ; อินเตอร์เฟซความเร็วสูงที่รวย (PCIe, TYPE-C, Gigabit Ethernet) ที่สามารถขยายได้ง่าย

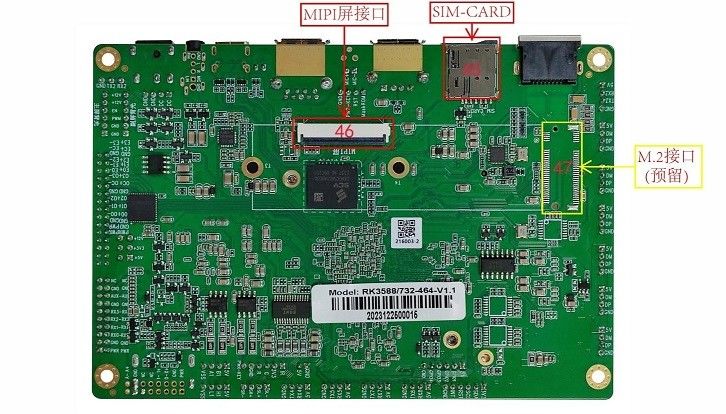

อินเตอร์เฟซที่ตรงกับตัวเลขในภาพคือ
| เลขลําดับ | การนิยาม Pin |
| 1 | Port เครือข่าย RJ45(1000M) |
| 2 | สล็อตการ์ด TF |
| 3 | USB1_HOST |
| 4 | ปุ่มปรับปรุง uBoot |
| 5 | อินเตอร์เฟซ MIC |
| 6 | อินเตอร์เฟซสวิตช์ +ผิวหน้าปุ่มรีเซ็ตปรับปรุงแบบบังคับ |
| 7 | อินเตอร์เฟซกล้อง MIPI |
| 8 | USB3.0_ HOST |
| 9 | PWR-ON |
| 10 | USB0-OTG(TYPE-C)(พอร์ต USB สําหรับการปรับปรุงและแก้ไขปัญหา) |
| 11 | แจ็คหูฟังออกเสียง(มีไมโครโฟน) |
| 12 | อินเตอร์เฟซพลังงาน DC-12V |
| 13 | อินเตอร์เฟซการเข้าพลังงาน 12V |
| 14 | DEBUG ซีเรียลท่าเรือ 2 |
| 15 | หน้าจอรองไฟหลังอินเตอร์เฟซ |
| 16 | อินเตอร์เฟซไฟหลังหน้าจอหลัก |
| 17 | อินเตอร์เฟซจอ LVDS ช่องสอง |
| 18 | การกระโดดของปั๊มพลังงาน LVDS |
| 19 | อินเตอร์เฟซหน้าจอ eDP0 (สามารถตั้งค่าเป็น HDMI Output ด้วย adapter board) |
| 20 | HDMI-RX (อินเตอร์เฟสการเข้า HDMI) |
| 21 | HDMI-TX (อินเตอร์เฟสการออก HDMI,อินเตอร์เฟซ eDP1 แบบเลือก) |
| 22 | สายพานลําดับ RS485-1 |
| 23 | อินเตอร์เฟซ CAN1 |
| 24 | LED+IR |
| 25 | อินเตอร์เฟซเครื่องเสียง SPK |
| 26 | เครื่องเชื่อมไฟฟัน FAN |
| 27 | สายด่วน COM4(พอร์ตลําดับ TTL ตามปกติ พอร์ตลําดับ RS232 เป็นตัวเลือก) |
| 28 | สายพานลําดับ COM5(พอร์ตลําดับ TTL ตามปกติ พอร์ตลําดับ RS232 เป็นตัวเลือก) |
| 29 | สายด่วน COM7(พอร์ตลําดับ TTL ตามปกติ พอร์ตลําดับ RS232 เป็นตัวเลือก) |
| 30 | สายด่วน COM8(พอร์ตลําดับ TTL ตามปกติ พอร์ตลําดับ RS232 เป็นตัวเลือก) |
| 31 | อินเตอร์เฟซ GPIO |
| 32 | อินเตอร์เฟซจอสัมผัส CTP |
| 33 | อินเตอร์เฟซแบตเตอรี่ RTC-BAT |
| 34 | อินเตอร์เฟซแอนเทนนา GPS(พิเศษ, โมดูล GPS เป็นตัวเลือก) |
| 35 | อินเตอร์เฟซแอนเทนน์รอง WiFi |
| 36 | อินเตอร์เฟซแอนเทนเนียหลัก WiFi |
| 37 | USB7_HOST |
| 38 | USB6_HOST |
| 39 | USB5_HOST |
| 40 | USB4_HOST |
| 41 | USB3_HOST |
| 42 | USB2_HOST |
| 43 | Port ซีเรียล UART3(TTL) |
| 44 | อินเตอร์เฟซโมดูล 4G |
| 45 | SIM_CARD |
| 46 | อินเตอร์เฟซจอ MIPI |
| 47 | อินเตอร์เฟซ M.2(ถูกจองไว้ สามารถเชื่อมต่อโมดูล 5G แฮร์ดดิสก์ ฯลฯ) |
| ตัวชี้วัดหลักของเครื่องมือ | |
| CPU | RK3 588, octa -core, 2.4 GHz |
| DDR | มาตรฐาน 4G (8G/16G optional) LP DDR 4 |
| EMMC | EMMC 64G (32G / 128G ฯลฯ เป็นตัวเลือก) |
| ความละเอียดการถอดรหัส | รองรับถึง 8K |
| ระบบปฏิบัติการ | ระบบ Android1 2.0/Ubuntu20.04/Debian11.0 (เนอร์เนลคือ Linux5.10) |
| การสนับสนุนเครือข่าย | อีเทอร์เน็ต 1000M |
| 2.4G + 5G โมดูล Wi-Fi 6 ดับเบนด์ บลูทูธ 54 | |
| รองรับ 4G (5G optional ), เชื่อมต่อกับ PCIE 4G / 5G โมดูล | |
| อินเตอร์เฟซ USB | 9, 1 USB30, 1 TYPEC- OTG, 7 USB 2.0 _HOST |
| Port ซีเรียล | 7, 5 TTL (4 232 optional), 1 RS485, 1 DEBUG |
| การออก LCD | อินเตอร์เฟซ LVDS 2 ช่อง 1 |
| อินเตอร์เฟซ EDP 1 (ไม่จํากัด 2) | |
| อินเตอร์เฟซ HDMI ออก 1 (ไม่จํากัด 2) ออกสูงสุด 8K @ 60fps | |
| อินเตอร์เฟซ MIPI 1 | |
| HDMI IN | อินเตอร์เฟซเข้า HDMI 1 |
| จีพีเอส | 1, ไม่จําเป็น |
| การออกเสียงของเสียง | รองรับเครื่องเสียง 4R / 20W ช่องเดียว |
| นาฬิกาเวลาจริง RTC | แบตเตอรี่สนับสนุนความทรงจําเวลา 3 ปีและสนับสนุนการทํางานในเวลาเปิดและปิด |
| อัพเกรดระบบ | รองรับสาย USB / U disk / การปรับปรุงเครือข่าย |
