| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | YNH |
| ได้รับการรับรอง | UL |
| หมายเลขรุ่น | 536 |
· AI - 536 เป็นบอร์ดควบคุมที่มีความฉลาดหลายฟังก์ชันทั้งหมดในตัวเดียว ซึ่งถูกใช้อย่างแพร่หลายใน iFPD การควบคุมและเกตเวย์อุตสาหกรรม เทอร์มินอลเมฆ อุปกรณ์การจําเพาะใบหน้าเครื่องควบคุมศูนย์กลางที่ติดตั้งบนยานและจอแสดงสินค้าทางการค้า.
AI - 536 ใช้โปรเซสเซอร์ 64 บิท RK 3576 ของร็อคชิป ที่มีประสิทธิภาพสูง 8 หลัก ARM ความถี่สูงถึง 2.2GHz ชิปมี NPU พลังการคํานวณ 6TOPS พร้อมกับ Android 1.40 ระบบ (เนอร์เนลคือ Linux 5.10 ) และ GPU ใช้ ARM G52 MC3 ซึ่งมีผลงานที่โดดเด่นและผลงานที่คุ้มค่าสูง มันรองรับการโค้ดและถอดรหัสวิดีโอ 8K การออกจอ 8Kอินเตอร์เฟซจอหลายตัวในตัว, และรองรับจอหลายจอ; อินเตอร์เฟซความเร็วสูง (PCI - E, Gigabit Ethernet) และการขยายง่าย

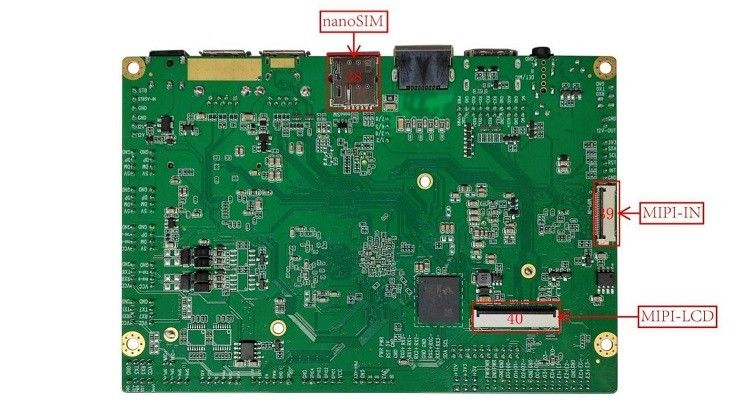

อินเตอร์เฟซที่ตรงกับตัวเลขในภาพคือ
| เลขลําดับ | การนิยาม Pin |
| 1 | uBootปุ่มปรับปรุง |
| 2 | จับหูฟังโทรศัพท์ |
| 3 | HDMI OUT(อินเตอร์เฟียสการออก HDMI,multiplexed with eDP interface or VbyOne interface, เลือกหนึ่งในสาม) |
| 4 | อินเตอร์เฟซหน้าจอ eDP(หลายแบบกับ HDMI อินเตอร์เฟซการออกหรือ VbyOne อินเตอร์เฟส, เลือกหนึ่งในสาม) |
| 5 | RJ45 Ethernet(1000M) |
| 6 | POEPort เครือข่าย |
| 7 | สล็อต TF_CARD |
| 8 | USB3.0_OTG |
| 9 | USB3.0_HOST |
| 10 | พลังงานไฟฟ้า DC-12V |
| 11 | PWR-IN(12V อินเตอร์เฟซการเข้าพลังงาน) |
| 12 | สล็อตโมดูล 4G PCI-E |
| 13 | USB2.0_HOST*5 |
| 14 | UART6/RS485(พอร์ตลําดับ TTL ตามปกติ, ไม่ต้องเลือก)RS485) |
| 15 | UART9/RS485(พอร์ตลําดับ TTL ตามปกติ, ไม่ต้องเลือก)RS485) |
| 16 | UART8(พอร์ตลําดับ TTL ตามปกติ, ไม่ต้องเลือก)RS232) |
| 17 | UART7(พอร์ตลําดับ TTL ตามปกติ, ไม่ต้องเลือก)RS232) |
| 18 | UART1(พอร์ตลําดับ TTL ตามปกติ, ไม่ต้องเลือก)RS232) |
| 19 | UART3(พอร์ตลําดับ TTL ตามปกติ, ไม่ต้องเลือก)RS232) |
| 20 | RST+PWR(ปุ่มปรับปรุงรีเซ็ท + อินเตอร์เฟซสลับไฟ) |
| 21 | อินเตอร์เฟซไมโครโฟน MIC |
| 22 | อินเตอร์เฟซเครื่องเสียง SPK |
| 23 | หน้าจอรองไฟหลังอินเตอร์เฟซ |
| 24 | หน้าจอหลักอินเตอร์เฟซไฟหลัง |
| 25 | GPIO |
| 26 | LED+IR(อินเตอร์เฟซบอร์ดไฟที่ควบคุมทางไกล) |
| 27 | ซ็อตแอนเทนน์ WiFi |
| 28 |
อินเตอร์เฟซจอ MIPI-eDP(เหมือนกันกับอินเตอร์เฟซ FPC หน้าจอขนาด 45 มิลิปิ, multiplexed กับอินเตอร์เฟส LVDS สองช่อง) คุณสามารถเพิ่ม mipi ไปยังบอร์ด eDP เพื่อเปลี่ยนมันเป็นอินเตอร์เฟซ eDP) |
| 29 | LVDS-VCC (กระโดดไฟฟ้าจอ LVDS) |
| 30 | อินเตอร์เฟซจอ LVDS สองช่อง(หลายแบบกับอินเตอร์เฟซ MIPI) |
| 31 | RTC-BAT (อินเตอร์เฟซแบตเตอรี่ RTC) |
| 32 | อินเตอร์เฟซ VbyOne(ไม่จํากัด, multiplexed with HDMI output interface or eDP interface, เลือกหนึ่งในสาม) |
| 33 | อินเตอร์เฟซจอสัมผัส CTP |
| 34 | 12V-OUT(12V อินเตอร์เฟซการออก) |
| 35 | Debug ซีเรียลท่าเรือ 0 |
| 36 | เครื่องจะกระโดดขึ้นเมื่อเปิด(ถ้าป๊อป-อัพถูกถอดออก เครื่องจะไม่เริ่มต้นหลังจากเปิดและจําเป็นต้องเปิดโดยกดปุ่ม) |
| 37 | MaskROMปุ่ม(สามารถถูกกระตุ้นโดยการผ่านเข็มยาวผ่านโทรศัพท์) |
| 38 | สล็อตการ์ด nanoSIM |
| 39 | อินเตอร์เฟซ MIPI-IN |
| 40 | อินเตอร์เฟซ FPC หน้าจอ MIPI(หลายแบบกับ MIPI อินเตอร์เฟซหมายเลข 35 หรือ LVDS อินเตอร์เฟสสองช่อง) |
| ตัวชี้วัดหลักของเครื่องมือ | |
| CPU | Rockchip RK3 576, octa -core, 2.2 GHz |
| DDR | มาตรฐาน 4G (8G/16G optional) LP DDR 4 |
| EMMC | มาตรฐาน 32G ( 64G / 128G / 256G เป็นตัวเลือก) |
| ความละเอียดการถอดรหัส | รองรับถึง 8K |
| ระบบปฏิบัติการ | Android1 4.0 (เนอร์เนลคือ Linux5.10) |
| การสนับสนุนเครือข่าย | 1000M Ethernet รองรับพอร์ตเครือข่าย POE |
| 2.4G + 5G โมดูล Wi-Fi 6 ดับเบนด์ บลูทูธ 54 | |
| รองรับ 4G, เชื่อมต่อกับพีซีไอ-อี อินเตอร์เฟส 4G โมดูล | |
| อินเตอร์เฟซ USB | 7, 1 USB3.0 _OTG, 1 USB3.0 _HOST, 5 USB2.0 _HOST |
| Port ซีเรียล | 7, 6 TTL สายพานลําดับ (เลือก 4 RS232 และ 2 RS485), 1 Debug |
| การออก LCD | 1 อินเตอร์เฟส LVDS 2 ช่องทาง(เครื่องปรับปรุงกระจกหนึ่งในสาม) |
| สนาม DP 1(แบ่งปันกับ HDMI output และ VbyOne portเลือกหนึ่งจากสาม) | |
| 1 อินเตอร์เฟซ HDMI(multiplexed กับ eDP อินเตอร์เฟซและ VbyOne อินเตอร์เฟส, เลือกหนึ่งจากสาม) | |
|
2 อินเตอร์เฟซ MIPI(สามารถเพิ่ม mipi ไปยัง eDP board เพื่อกลายเป็น eDP output interface การ multiplexing ด้วยอินเตอร์เฟซ LVDS สองช่องทางเลือกหนึ่งในสาม) |
|
| 1 อินเตอร์เฟซ VbyOne (ไม่จํากัด, multiplexed กับอินเตอร์เฟส eDP และอินเตอร์เฟส HDMI outputเลือกหนึ่งจากสามตัว) | |
| MIPI-IN | 1 อินเตอร์เฟซการเข้า MPII |
| การออกเสียงของเสียง | รองรับเครื่องเสียงช่องเดียว 4R / 20W |
| นาฬิกาเวลาจริง RTC | แบตเตอรี่สนับสนุนความทรงจําเวลา 3 ปีและสนับสนุนการทํางานในเวลาเปิดและปิด |
| อัพเกรดระบบ | รองรับสาย USB / U disk / การปรับปรุงเครือข่าย |
