| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | YNH |
| ได้รับการรับรอง | UL |
| หมายเลขรุ่น | 530 |
| Document | YNH-530 Product Specificati...25.pdf |
AI - 530 เป็นเมอร์บอร์ดจอฉลาดพาณิชย์ที่ใช้ได้ทั่วไปสําหรับ: ป้ายดิจิตอล, เทอร์มินัลการบริการตนเอง, ฯลฯ
AI - 530 ใช้โปรเซสเซอร์ Rockchip RK3568 Quad-core ชิปมาพร้อมกับ NPU ขนาด 1.0 T มีระบบ Android11.0 /Ubuntu20.04 /Debian 11.0 (เนอร์เนลคือ Linux 4.19)ความถี่หลักสูงสุด 2.0 GHz, การทํางานที่โดดเด่น, การทํางานที่คุ้มค่าสูง. GPU ใช้ Mali-G52, รองรับการปรับรหัสวีดีโอ 4K 60fps H.265/H.264/VP9, รองรับการปรับรหัสวีดีโอ 1080P 100fps H.265/H.264รองรับการออกและการเข้าวิดีโอหลายช่อง, อินเตอร์เฟซที่รวย, และสนับสนุนการขยายด้านนอกที่หลากหลาย.

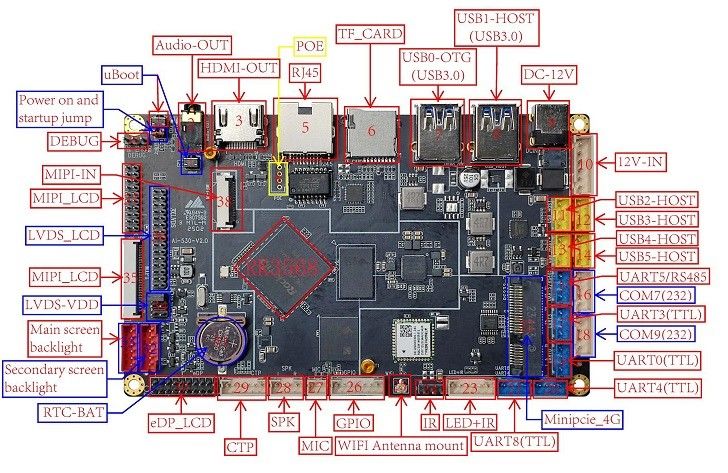

อินเตอร์เฟซที่ตรงกับตัวเลขในภาพคือ
| เลขลําดับ | การนิยาม Pin |
| 1 | uรองเท้าบูทการปรับปรุงปุ่ม |
| 2 | เสียงออกหูฟัง |
| 3 | การออก HDMIอินเตอร์เฟซ |
| 4 | พอร์ตเน็ต POE(ไม่จํากัด) |
| 5 | Port เครือข่าย RJ45 |
| 6 | TFสล็อตการ์ด |
| 7 | USB0_OTG(USB 30) |
| 8 | USB1_ HOST(USB 30) |
| 9 | ดีซี...การเข้าพลังงาน 12V |
| 10 | 12Vไฟฟ้าเข้าอินเตอร์เฟซ |
| 11 | USB2_ HOST(USB 20) |
| 12 | USB3_ HOST(USB 20) |
| 13 | USB4_ HOST(USB 20) |
| 14 | USB5_ HOST(USB 20) |
| 15 | UART5/RS485 (พอร์ตลําดับ TTL ตามปกติ)สายพานลําดับ RS485ไม่จําเป็น) |
| 16 | ส.ค.7 (พอร์ตเรียงลําดับ RS232 ตามปกติสายพานลําดับ TTLไม่จําเป็น) |
| 17 | UART3 (TTL serial port) |
| 18 | ส.ค.9 (พอร์ตลําดับ RS232 ตามปกติสายพานลําดับ TTLไม่จําเป็น) |
| 19 | UART0 (TTL serial port) |
| 20 | UART4 (TTL serial port) |
| 21 | UART8 (TTL serial port) |
| 22 | สล็อตโมดูล 4G PCI-E |
| 23 | LED+IR(สวิตช์ + ระบบควบคุมทางไกล อินเตอร์เฟซบอร์ดแสง) |
| 24 | IR(อินเตอร์เฟซรับสัญญาณรีโมทคอนโทรล) |
| 25 | WIFI อานเตเนียโซเคต |
| 26 | GPIOอินเตอร์เฟซ |
| 27 | MICอินเตอร์เฟซไมโครโฟน |
| 28 | อินเตอร์เฟซเครื่องเสียง SPK |
| 29 | CTP(อินเตอร์เฟซจอสัมผัส i2c) |
| 30 | eDPอินเตอร์เฟซหน้าจอ |
| 31 | RTCแบตเตอรี่ผู้ถือ |
| 32 | หน้าจอรองไฟหลังอินเตอร์เฟซ |
| 33 | หน้าจอหลักอินเตอร์เฟซไฟหลัง |
| 34 | ขั้นตอนการใช้งาน(การกระโดดของปั๊มพลังงาน LVDS) |
| 35 | อินเตอร์เฟซ FPC หน้าจอ MIPI(เหมือนกันกับอินเตอร์เฟซจอ MIPI เลขที่ 37 มี multiplexed กับอินเตอร์เฟสจอ LVDS 2 ช่อง) |
| 36 | ช่องสองLVDSหน้าจออินเตอร์เฟซ(หลายแบบกับ MIPI อินเตอร์เฟซจอ) |
| 37 |
อินเตอร์เฟซ pin screen MIPI(เหมือนกันกับอินเตอร์เฟซ FPC หน้าจอ MIPI เลขที่ 35 มี multiplexed กับอินเตอร์เฟส LVDS สองช่อง) คุณสามารถเพิ่ม MIPI ไปยังบอร์ด eDP เพื่อแปลงมันเป็นผลิตอินเตอร์เฟซ eDP) |
| 38 | MIPI-IN(อินเตอร์เฟซ HDMI IN) |
| 39 | DEBUGซีรีย์ท่าเรือ 2 |
| 40 | เปิดไฟ แล้วเครื่องจะเปิดขึ้น |
| 41 | SIM_CARDslot |
