| สถานที่กำเนิด | เซินเจิ้น กวางตุ้ง ประเทศจีน |
| ชื่อแบรนด์ | Innohi |
| ได้รับการรับรอง | UL |
| หมายเลขรุ่น | YNH-733 |
| Document | YNH-733 product specificati...01.pdf |

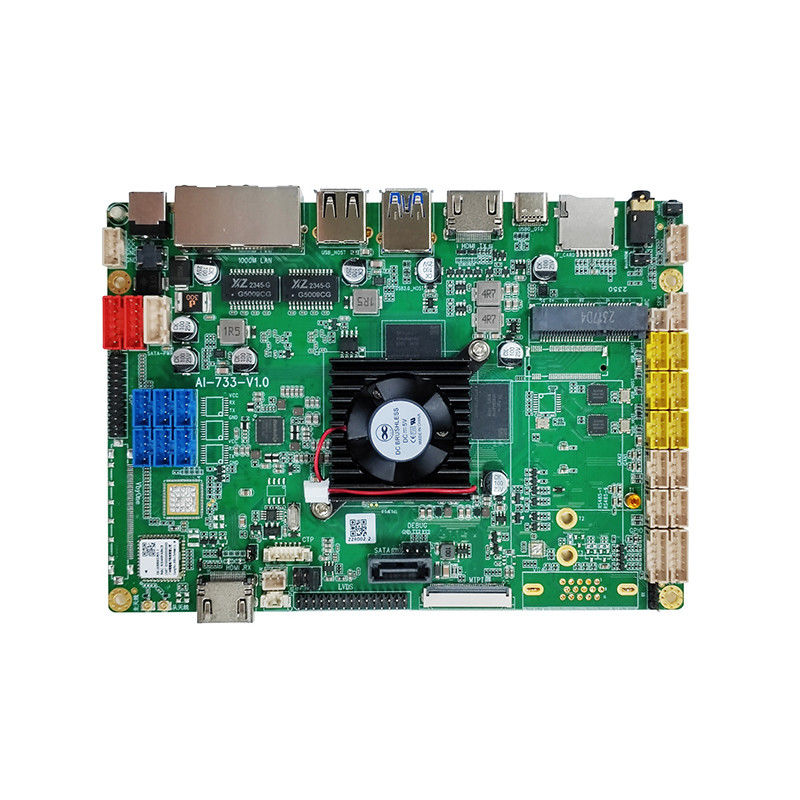

AI - 733 เป็นเมอร์บอร์ดที่มีความสามารถหลายประการที่ใช้ใน ARM PC, การผสมจอขนาดใหญ่, การสร้างภาพยนตร์และเกมส์, แท็บเล็ตการประชุม, การคํานวณขอบ, คอมพิวเตอร์อุตสาหกรรม,กล่องเครื่องเล่นทีวี, เซอร์เวอร์เมฆ, NVR และสาขาอื่นๆ
AI - 733 ใช้ร็อคชิป RK 3588 ซึ่งเป็นโปรเซสเซอร์ 64 บิต octa-core ของรุ่นใหม่ชิปมี NPU พลังการคํานวณ 6TOPS พร้อมกับระบบ Android1 2.0/Ubuntu20.04/Debian110 ระบบ (เนอร์เนลคือ Linux 5.10 ). GPU ใช้ Mali-G610 MC4 ซึ่งมีผลงานที่โดดเด่นและผลงานราคาสูง. มันสนับสนุนการโค้ดและถอดรหัสวิดีโอ 8K, ผลิตจอ 8K, ภายในอินเตอร์เฟซจอหลายตัว,และสนับสนุนจอหลายจอ; อินเตอร์เฟซความเร็วสูงที่รวย (PCIe, TYPE-C, SATA, Gigabit Ethernet) ซึ่งสามารถขยายได้ง่าย
อินเตอร์เฟซที่ตรงกับตัวเลขในภาพคือ
| เลขลําดับ | การนิยาม Pin |
| 1 | พลังงานไฟฟ้า DC-12V |
| 2 | 1000M LAN*2 |
| 3 | USB_HOST |
| 4 | USB3.0_HOST |
| 5 | HDMI TX (ผลิต HDMI) |
| 6 | USB 0 _OTG (TYPE-C) |
| 7 | การ์ด TF |
| 8 | Audio_OUT |
| 9 | ปุ่มยูบูท (ยูบูทสามารถถูกกระตุ้นโดยปินยาวหลังจาก Audio_out) |
| 10 | ปุ่มเปิด + ปุ่มรีเซ็ต |
| 11 | อินเตอร์เฟซเสียง |
| 12 | อินเตอร์เฟซ MIC |
| 13 | อินเตอร์เฟซโมดูล 4G |
| 14 | อินเตอร์เฟซ M.2 ไม่จํากัด (โมดูล 5G, แฮร์ดดิสก์ ฯลฯ) |
| 15 | USB_HOST (6) |
| 16 | CAN1 |
| 17 | CAN2 เป็นตัวเลือกและ multiplexed ด้วยสายพานลําดับ 5. มันไม่มีฟังก์ชันโดยกําหนด |
| 18 | สายพานลําดับ 6 (RS485) |
| 19 | สายพานลําดับ 1 (RS485) |
| 20 | GPIO |
| 21 | LED+IR |
| 22 | อินเตอร์เฟซ IR |
| 23 | อินเตอร์เฟซ VGA เป็นตัวเลือก |
| 24 | อินเตอร์เฟซจอ MIPI |
| 25 | DEBUG สายพอร์ตลําดับ 2 |
| 26 | อินเตอร์เฟซของฮาร์ดดิสก์ SATA |
| 27 | อินเตอร์เฟซจอ LVDS ช่องสอง |
| 28 | LVDS-VCC (กระโดดไฟฟ้าจอ) |
| 29 | อินเตอร์เฟซจอสัมผัส CTP (เหมือนกันกับหมายเลข 48, เลือกหนึ่ง) |
| 30 | เครื่องเชื่อมไฟฟัน FAN |
| 31 | RTC-BAT (อินเตอร์เฟซแบตเตอรี่ RTC) |
| 32 | HDMI IN |
| 33 | อินเตอร์เฟซแอนเทนน์แบบสองแบบ WiFi |
| 34 | ตัวเลือก Vbyone อินเตอร์เฟซ |
| 35 | สายพานลําดับ 7 (สายพานลําดับ TTL ตามปกติ, RS232 แบบเลือก) |
| 36 | สายพานลําดับ 0 (แบบตั้งค่า TTL สายพานลําดับ, RS232 แบบเลือก) |
| 37 | สายพานลําดับ 3 (แบบตั้งค่าสายพานลําดับ TTL, RS232 แบบเลือก) |
| 38 | สายพานลําดับ 8 (สายพานลําดับ TTL ตามปกติ, RS232 แบบเลือก) |
| 39 | สายพานลําดับ 4 (สายพานลําดับ TTL ตามปกติ, RS232 แบบเลือก) |
| 40 | สายพานลําดับ 5 (แบบตั้งค่าสายพานลําดับ TTL, RS232 แบบเลือก) |
| 41 | อินเตอร์เฟซหน้าจอ EDP |
| 42 | SATA_PWR |
| 43 | อินเตอร์เฟซแสงเบื้องหลังจอรอง |
| 44 | อินเตอร์เฟซไฟหลังหน้าจอหลัก |
| 45 | อินเตอร์เฟซการใส่พลังงาน |
| 46 | ซิมการ์ด |
| 47 | MIPI-CAM (MIPI Camera Interface) |
| 48 | อินเตอร์เฟซจอสัมผัส CTP ที่นั่ง PFC (เหมือนกันกับหมายเลข 29, เลือกหนึ่ง) |
